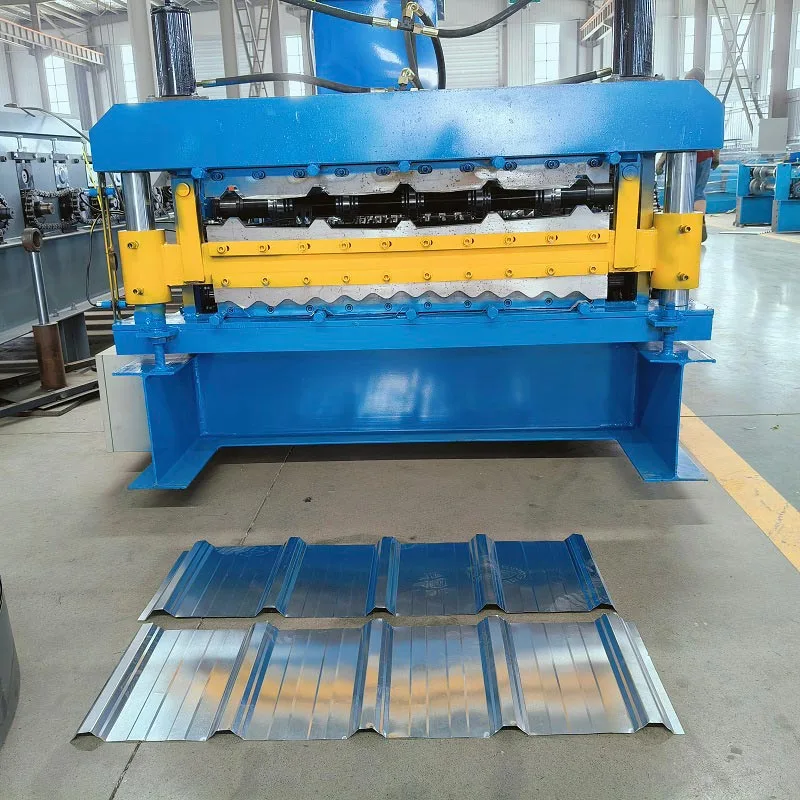

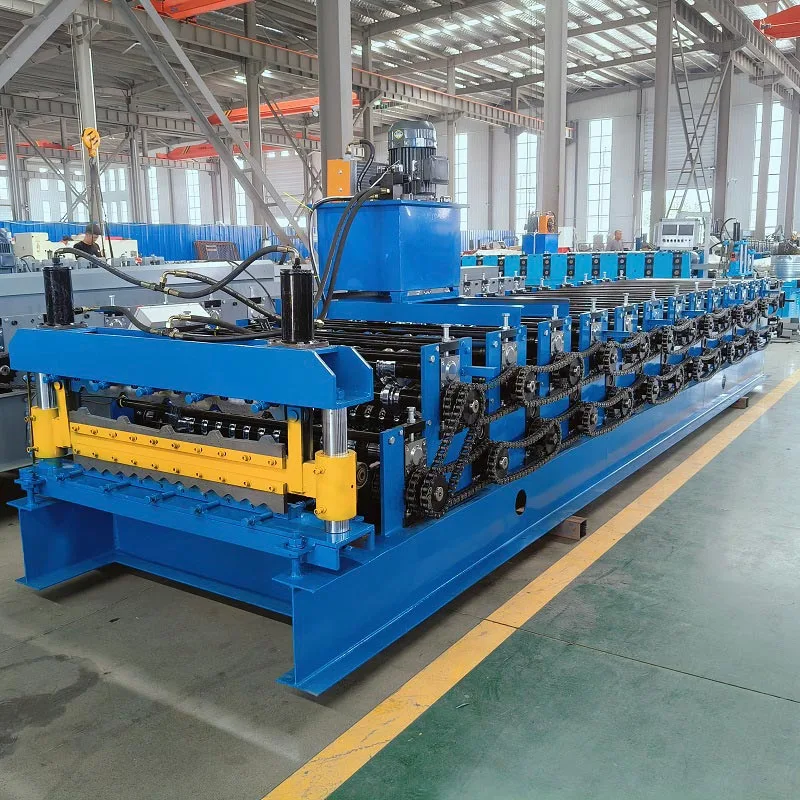

హై స్పీడ్ రూఫ్ ప్యానెల్ రోల్ ఫార్మింగ్ మెషిన్

"హై-స్పీడ్" అనే పదం దాని ముఖ్య లక్షణం. ఈ హై స్పీడ్ రూఫ్ ప్యానెల్ రోల్ ఫార్మింగ్ మెషీన్‌లు గరిష్టంగా నిర్మించబడ్డాయి ఉత్పత్తి సామర్థ్యం. వారి లైన్ వేగం ప్రామాణిక రోల్ మాజీల కంటే చాలా ఎక్కువ. వేగం తరచుగా 100 మీటర్లు దాటుతుంది ప్రతి నిమిషం. ఇది పెద్ద ఎత్తున నిర్మాణానికి అవసరమైన వాటిని చేస్తుంది. మెటల్ బిల్డింగ్ తయారీదారులు మరియు ప్యానెల్ నిర్మాతలు కూడా వాటిపై ఆధారపడతారు. వారికి స్థిరమైన అవుట్‌పుట్, అత్యుత్తమ నాణ్యత మరియు వేగవంతమైన టర్నరౌండ్ సమయాలు అవసరం. ఇది గట్టిగా కలవడానికి సహాయపడుతుంది షెడ్యూల్స్ మరియు అధిక డిమాండ్.

ఈ యంత్రం ఎలా పని చేస్తుంది?

ఈ హై స్పీడ్ రూఫ్ ప్యానెల్ రోల్ ఫార్మింగ్ మెషిన్ ఒక క్లిష్టమైన వ్యవస్థ. ఇది మెకానికల్, ఎలక్ట్రికల్ మరియు హైడ్రాలిక్/న్యూమాటిక్ భాగాలు. దీని ఆపరేషన్ కీలక దశలుగా విభజించవచ్చు.

ఎ. అన్‌కాయిలింగ్ మరియు ఫీడింగ్

ప్రక్రియ డీకోయిలర్‌తో ప్రారంభమవుతుంది. ఇది పెద్ద, హెవీ మెటల్ కాయిల్‌ను కలిగి ఉంటుంది. ఆటోమేటిక్ ఫీడింగ్ మెకానిజం స్ట్రెయిట్ అవుతుంది షీట్. ఇది రోల్ ఫార్మింగ్ విభాగంలోకి సజావుగా ఫీడ్ చేస్తుంది. అధునాతన వ్యవస్థలు డబుల్ డీకోయిలర్లను కలిగి ఉంటాయి. ఈ నాన్‌స్టాప్‌ ఉత్పత్తిని అనుమతిస్తుంది. యంత్రాన్ని ఆపకుండా పాతదానికి కొత్త కాయిల్‌ను లోడ్ చేయవచ్చు మరియు వెల్డింగ్ చేయవచ్చు.

బి. ప్రీ-పంచింగ్ మరియు నాచింగ్ (ఐచ్ఛికం కానీ సాధారణం)

అనేక హై-స్పీడ్ మెషీన్లలో సర్వో-నియంత్రిత పంచింగ్ స్టేషన్ ఉంటుంది. ఇది ఏర్పడే ప్రక్రియకు ముందు జరుగుతుంది. ది యూనిట్ రంధ్రాలను గుద్దగలదు, లౌవర్‌లను సృష్టించగలదు లేదా నోచ్‌లను తయారు చేయగలదు. సర్వో-ఆధారిత సాంకేతికత తీవ్ర ఖచ్చితత్వాన్ని నిర్ధారిస్తుంది. ఇది ప్యానెల్ పొడవుతో పంచ్ స్థానాలను సమకాలీకరిస్తుంది. స్క్రూ రంధ్రాలు లేదా వెంటిలేషన్ ఓపెనింగ్స్ కోసం ఇది కీలకమైనది.

C. ది రోల్ ఫార్మింగ్ ప్రాసెస్ - ది కోర్

ఇది యంత్రం యొక్క గుండె. ఇది వరుస స్టాండ్‌లను కలిగి ఉంది. ప్రతి స్టాండ్ గట్టిపడిన ఉక్కు రోలర్ల సమితిని కలిగి ఉంటుంది. ప్రతి స్టాండ్ షేపింగ్ యొక్క చిన్న, పెరుగుతున్న భాగాన్ని నిర్వహిస్తుంది.

స్టేషన్లు: సంక్లిష్ట ప్రొఫైల్ కోసం ఒక సాధారణ యంత్రం 15 నుండి 25 స్టేషన్లను కలిగి ఉండవచ్చు. మొదటి కొన్ని స్టేషన్‌లు సున్నితంగా ఉంటాయి, ప్రారంభ వంగి. తర్వాత స్టేషన్లు క్రమంగా లోతుగా మరియు ఆకారాన్ని మెరుగుపరుస్తాయి.

రోలర్లు: రోలర్లు నిర్దిష్ట ప్యానెల్ ప్రొఫైల్ కోసం అనుకూల-రూపకల్పన చేయబడ్డాయి. అవి CNC-యంత్రంతో ఉంటాయి. నుండి తయారు చేస్తారు D2 లేదా Cr12MoV వంటి గట్టిపడిన ఉక్కు. ఇది అధిక కాఠిన్యం మరియు దుస్తులు నిరోధకతను నిర్ధారిస్తుంది. ఇది సుదీర్ఘ జీవితానికి హామీ ఇస్తుంది మరియు స్థిరమైన నాణ్యత.

షాఫ్ట్‌లు మరియు హౌసింగ్: షాఫ్ట్‌లు మరియు హౌసింగ్‌లు దృఢంగా మరియు దృఢంగా ఉంటాయి. వారు ఎత్తులో ఉత్పన్నమయ్యే అధిక శక్తులను తట్టుకోవాలి వేగం. ఇది విక్షేపాన్ని నిరోధిస్తుంది మరియు ఉత్పత్తి యొక్క డైమెన్షనల్ ఖచ్చితత్వాన్ని నిర్ధారిస్తుంది.

D. కట్టింగ్ మరియు కంట్రోల్ సిస్టమ్

ప్యానెల్ పూర్తిగా ఏర్పడిన తర్వాత, అది కట్టింగ్ స్టేషన్‌కు వెళుతుంది.

ఫ్లయింగ్ కట్-ఆఫ్: హై-స్పీడ్ ఆపరేషన్ కోసం ఇది కీలకమైన లక్షణం. కట్టింగ్ యూనిట్‌తో సమకాలికంగా కదులుతుంది ముందుకు సాగుతున్న ప్యానెల్. ఇది ముందుగా సెట్ చేసిన పొడవులో క్లీన్, బర్-ఫ్రీ కట్‌ను చేస్తుంది. పదార్థ ప్రవాహం ఆగదు. తర్వాత కట్, యూనిట్ వేగంగా దాని ప్రారంభ స్థానానికి తిరిగి వస్తుంది.

PLC మరియు HMI: ప్రోగ్రామబుల్ లాజిక్ కంట్రోలర్ (PLC) మొత్తం ప్రక్రియను నియంత్రిస్తుంది. ఒక ఆపరేటర్ a పై పారామితులను ఇన్‌పుట్ చేస్తాడు యూజర్ ఫ్రెండ్లీ టచ్‌స్క్రీన్ (HMI). PLC డీకోయిలర్, ప్రీ-పంచింగ్, రోల్ ఫార్మింగ్ డ్రైవ్‌లు మరియు ఫ్లయింగ్‌లను సమకాలీకరిస్తుంది కట్-ఆఫ్. ఇది డయాగ్నస్టిక్ సమాచారం మరియు ఉత్పత్తి డేటాను కూడా అందిస్తుంది.

E. అవుట్‌పుట్ హ్యాండ్లింగ్

ఆటోమేటిక్ స్టాకింగ్ సిస్టమ్ పూర్తయిన ప్యానెల్‌లను సేకరిస్తుంది, వాటిని ప్యాకేజింగ్ కోసం చక్కని స్టాక్‌లుగా నిర్వహిస్తుంది మరియు షిప్పింగ్. ఇవన్నీ మాన్యువల్ హ్యాండ్లింగ్‌ను తగ్గిస్తాయి మరియు ఉపరితల నష్టం ప్రమాదాన్ని తగ్గిస్తుంది.

అప్లికేషన్ దృశ్యాలు

పెద్ద-స్థాయి నిర్మాణం: ఈ హై స్పీడ్ రూఫ్ ప్యానెల్ రోల్ ఫార్మింగ్ మెషీన్లు రూఫింగ్ మరియు సైడింగ్ ప్యానెల్‌లను ఉత్పత్తి చేస్తాయి. ఇవి ప్యానెల్లు గిడ్డంగులు, కర్మాగారాలు మరియు షాపింగ్ మాల్స్‌లో ఉపయోగించబడతాయి.

ముందుగా నిర్మించిన మెటల్ భవనాలు: కంపెనీలు తమ యాజమాన్య ప్యానెల్ ప్రొఫైల్‌లను సమర్థవంతంగా ఉత్పత్తి చేయడానికి వాటిని ఉపయోగిస్తాయి.

కోల్డ్ స్టోరేజ్ ప్యానెల్లు: అవి ఇన్సులేటింగ్ ఫోమ్ కోర్లకు బంధించబడిన మెటల్ స్కిన్‌లను ఏర్పరుస్తాయి.

స్టాండింగ్ సీమ్ రూఫ్ (SSR) సిస్టమ్స్: వారు నిర్మాణ డిజైన్‌ల కోసం అధిక-సమగ్రత ప్యానెల్‌లను ఉత్పత్తి చేస్తారు, వాటికి ప్రసిద్ధి దీర్ఘాయువు మరియు వాతావరణ పనితీరు.

సోలార్ ప్యానెల్ మౌంటింగ్ స్ట్రక్చర్స్: అవి పెద్ద-స్థాయి సోలార్ కోసం పొడవైన, అనుకూల-ఆకారపు పట్టాలు మరియు బ్రాకెట్‌లను ఉత్పత్తి చేస్తాయి. పొలాలు.

కీ పారామితులు

కీ ప్రయోజనాలు

అసాధారణమైన ఉత్పత్తి సామర్థ్యం

ఈ హై స్పీడ్ రూఫ్ ప్యానెల్ రోల్ ఫార్మింగ్ మెషీన్‌లు చాలా ఎక్కువ వేగంతో నడుస్తాయి. వారు గంటకు ఎక్కువ ప్యానెల్లను ఉత్పత్తి చేస్తారు. ఈ ప్రతి యూనిట్ కోసం కార్మిక వ్యయాన్ని తగ్గిస్తుంది. ఇది పెద్ద ఆర్డర్‌లను త్వరగా పూర్తి చేయడానికి తయారీదారులను అనుమతిస్తుంది.

ఉన్నతమైన స్థిరత్వం మరియు నాణ్యత

ప్రక్రియ పూర్తిగా ఆటోమేటెడ్ మరియు ఖచ్చితమైనది. ఇది మానవ తప్పిదాలను తొలగిస్తుంది. ప్రతి ప్యానెల్ ఒకే కొలతలు మరియు ఆకారాన్ని కలిగి ఉంటుంది. ఇది ఇన్‌స్టాలేషన్ సమయంలో ఖచ్చితంగా సరిపోయేలా మరియు అధిక-నాణ్యత ముగింపుని నిర్ధారిస్తుంది.

మెటీరియల్ ఎఫిషియెన్సీ మరియు తక్కువ వేస్ట్

రోల్ ఏర్పాటు ప్రక్రియ చాలా ప్రభావవంతంగా ఉంటుంది. ఇది చాలా తక్కువ స్క్రాప్‌ను సృష్టిస్తుంది. వ్యర్థాలు కాయిల్ చివరల నుండి మాత్రమే వస్తాయి మరియు పంచ్ రంధ్రాలు. ఖచ్చితమైన పొడవు నియంత్రణ కూడా అధిక ఉత్పత్తిని నిరోధిస్తుంది.

ఆపరేషనల్ ఫ్లెక్సిబిలిటీ

త్వరిత-మార్పు రోల్ సిస్టమ్‌లు వేగవంతమైన ప్రొఫైల్ సర్దుబాట్లను అనుమతిస్తాయి. ఇది ఒక ఉత్పత్తి శ్రేణిని విభిన్న ప్యానెల్‌ని తయారు చేయడానికి అనుమతిస్తుంది రకాలు. PLC వివిధ ఉత్పత్తుల కోసం లెక్కలేనన్ని వంటకాలను నిల్వ చేయగలదు.

తగ్గిన లేబర్ డిపెండెన్సీ

సిస్టమ్ ప్రారంభం నుండి ముగింపు వరకు అత్యంత ఆటోమేటెడ్. తరచుగా, కేవలం ఒక ఆపరేటర్ మొత్తం లైన్‌ను అమలు చేయగలరు. ఈ శ్రామిక శక్తి కేటాయింపును ఆప్టిమైజ్ చేస్తుంది.

మెరుగైన భద్రత

యంత్రాలకు భద్రతా గార్డులు మరియు అత్యవసర స్టాప్‌లు ఉన్నాయి. స్వయంచాలక ప్రక్రియలు తగ్గుతాయి కదిలే భాగాలతో ఆపరేటర్ పరిచయం. ఇది చాలా సురక్షితమైన పని వాతావరణాన్ని సృష్టిస్తుంది.

క్లిష్టమైన డిజైన్ మరియు తయారీ వివరాలు

హై స్పీడ్ రూఫ్ ప్యానెల్ రోల్ ఫార్మింగ్ మెషిన్ యొక్క ఆధిక్యత దాని నిర్మాణ వివరాల నుండి వచ్చింది.

గేర్బాక్స్ డిజైన్

హై-స్పీడ్ యంత్రాలు తరచుగా ఒక సెంట్రల్ మోటారును ఉపయోగిస్తాయి. ఇది హెవీ డ్యూటీ గేర్‌బాక్స్‌కు కనెక్ట్ అవుతుంది. ఈ గేర్‌బాక్స్ అన్నింటినీ డ్రైవ్ చేస్తుంది స్టేషన్లను ఏర్పరుస్తుంది. ఈ డిజైన్ ఖచ్చితమైన సమకాలీకరణను నిర్ధారిస్తుంది. ఇది అధిక వేగంతో జారడం మరియు "కబుర్లు" నిరోధిస్తుంది. ప్రొఫైల్ ఖచ్చితత్వం మరియు ఉపరితల ముగింపు కోసం ఇది కీలకం.

షాఫ్ట్ వ్యాసం మరియు దృఢత్వం

ఏర్పాటు చేసే షాఫ్ట్‌లు ప్రామాణిక యంత్రాల కంటే చాలా పెద్దవి. వాటి వ్యాసం తరచుగా 80 మిమీ లేదా అంతకంటే ఎక్కువ. ఈ గొప్ప దృఢత్వం అధిక భారం కింద వంగడాన్ని నిరోధిస్తుంది. ఇది ప్యానెల్ ప్రొఫైల్ దాని మొత్తం వెడల్పులో స్థిరంగా ఉందని నిర్ధారిస్తుంది.

ప్రెసిషన్ రోలర్లు

ఏర్పడే రోలర్లు చాలా కష్టం. అవి కూడా గ్రౌండ్ చేయబడి మిర్రర్ ఫినిషింగ్‌కు పాలిష్ చేయబడి ఉంటాయి. ఈ అధిక నాణ్యత ఉపరితలం ప్యానెల్లో గీతలు నిరోధిస్తుంది. ఇది దోషరహితమైన, మార్కెట్-సిద్ధమైన రూపాన్ని నిర్ధారిస్తుంది.

బలమైన బేస్ ఫ్రేమ్

మొత్తం యంత్రం భారీ, రీన్ఫోర్స్డ్ బేస్ మీద కూర్చుంది. ఈ ఫ్రేమ్ మందపాటి స్టీల్ ప్లేట్ల నుండి తయారు చేయబడింది. దాని ద్రవ్యరాశి మందగిస్తుంది కంపనం. అధిక వేగంతో స్థిరమైన, మృదువైన ఆపరేషన్ కోసం ఇది అవసరం.

అధునాతన నియంత్రణ వ్యవస్థ

నియంత్రణ వ్యవస్థ ప్రాథమిక కార్యకలాపాల కంటే ఎక్కువ చేస్తుంది. ఇది స్వయంచాలకంగా లోపాలను నిర్ధారించగలదు. ఇది ఉత్పత్తి డేటాను నివేదిస్తుంది మరియు పనికిరాని సమయాన్ని ట్రాక్ చేస్తుంది. ఇది ఫ్యాక్టరీ-వైడ్ ఇంటిగ్రేషన్ కోసం నెట్‌వర్క్ కనెక్టివిటీని కూడా అందిస్తుంది.

సరళత వ్యవస్థ

అనేక హై-స్పీడ్ మెషీన్లు ఆటోమేటిక్ లూబ్రికేషన్ కలిగి ఉంటాయి. ఈ వ్యవస్థ ఏర్పడే స్టేషన్‌లకు నిరంతరం నూనెలు వేస్తుంది. ఇది తగ్గిస్తుంది నిర్వహణ పనికిరాని సమయం మరియు భాగాల జీవితాన్ని పొడిగిస్తుంది.
